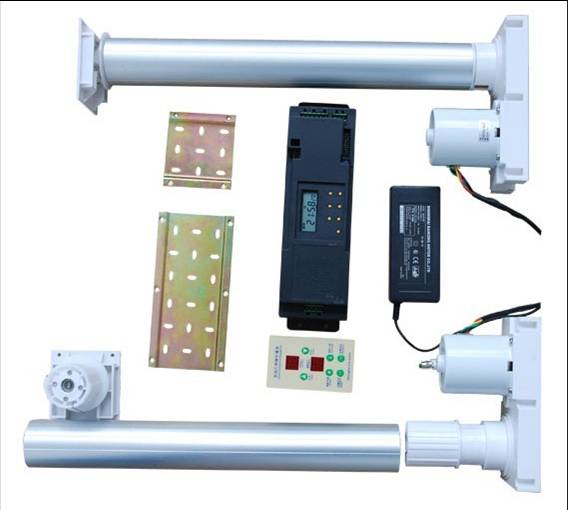

外置电机的步进数字系统示意图：
外置电机的步进数字系统操作说明：
本机配备的数码操作键盘方便的实现画面定长设置、换画停顿时间设置和装画调试功能，调试完成可拔出不用。
（1）时间+、-键――换画停顿时间设置：设置范围5－99秒，数码显示。
（2）重新设置――任意时刻按下1秒后，画面自动上卷到最后一幅停止后，进入画面定长设置状态，数码2点闪动。如果开机后如果数码2点闪动，则为本机无数据，需重新定长设置。 （3）画面下降――在定长设置状态下，按画面下降键过程中，下部电机转动，本机自动学习并记录设置的长度数据。
（4）本幅完成――按画面下降键停止后，按本幅完成，则确认本幅画面定长完成，进入下一幅画面设置，显示为下一幅画的幅数。
（5）设定结束――当设定的画面幅数在2－5幅时，按设定结束键完成，学习完成，长度数据自动记录并永久保存，同时机器开始自动运行。

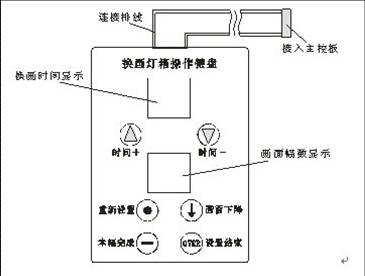

外置电机的步进数字系统操作手柄示意图：
